儲油筒分離式氣液增壓缸JRAB型產品可任意角度安裝，為水平安裝增壓缸的延伸款，雖然不常用到，但是還是蠻多客戶喜歡這款產品的，而關于其的氣路連接方面的內容，之前并沒有系統的告訴大家。下面且聽玖容小編為你一一解答。

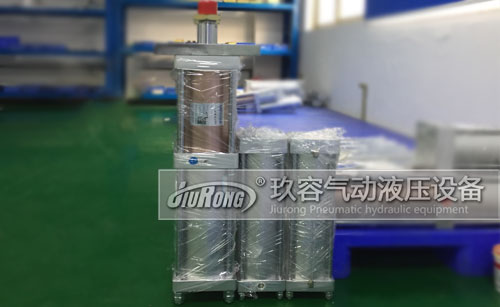

JRAB儲油筒分離式氣液增壓缸

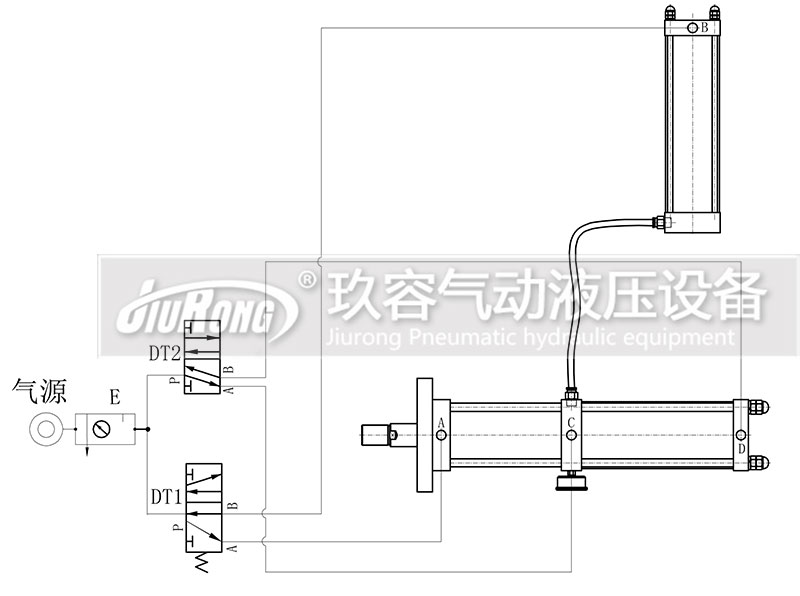

JRAB儲油筒分離式氣液增壓缸氣路連接圖如下（僅供參考）：

注：A：預壓回位氣口；B：預壓下降氣口；C：增壓回位氣口；D：增壓下降氣口；E：空氣處理元件（三點組合）；DT1：增壓缸預壓控制電磁閥；DT2：增壓缸增壓控制氣控閥。

動作順序如下：

1、A口，C口通氣，此時增壓缸處于回升狀態。

2、B口進氣，A口排氣，壓縮空氣作用于儲油筒內的液壓油表面，液壓油驅動預壓腔活塞作位移，并使預壓腔活塞桿軸端的模具接觸到工件。

3、B口保持，D口進氣，C口排氣，壓縮空氣作用于增壓活塞作位移去擠壓預壓腔的液壓油，使液壓油膨脹進而使預壓活塞桿軸端的模具保持高壓力去擠壓成型產品。

4、C口進氣，D口排氣，增壓活塞回升到位后，A口進氣，B口排氣，預壓活塞回位，液壓油到儲油筒內，此時一個動作循環完成。

溫馨提示：關于玖容經常用到的11款氣液增壓缸的氣路連接圖，之前小編已經跟大家分享過相關內容了，如有不清楚的可點擊“氣液增壓缸控制圖”查看。

以上就是關于儲油筒分離式氣液增壓缸氣路連接方面的內容，包括但不限于，如有不足歡迎補充。如有更多相關疑問或需求可直接致電：18925544859(黃金燕)或點擊玖容氣液增壓缸官網右側在線咨詢窗口免費咨詢。
