以下為玖容廠家的預壓式氣液增壓缸結構及相關說明，僅供參考了解，如有不清楚的地方或相關需求，可直接點擊右側咨詢窗口或直接撥打18998004130(張先生)咨詢。

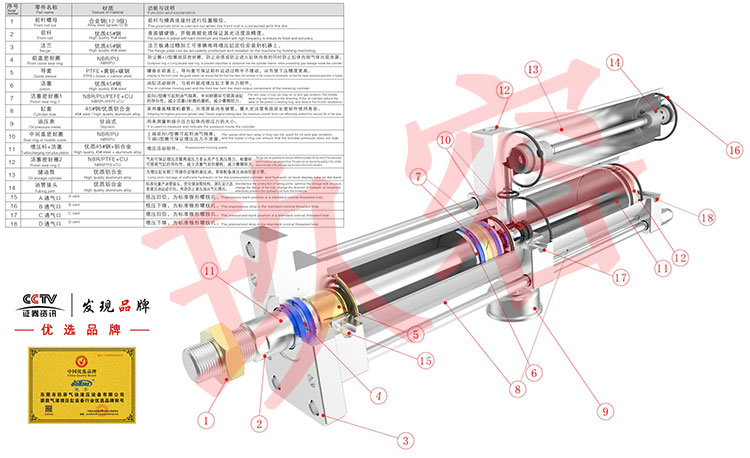

一、預壓式氣液增壓缸結構圖：

預壓式氣液增壓缸結構圖

二、預壓式氣液增壓缸結構各部件功能說明：

1、前軸螺母：合金鋼（12.9級），主要用來對前桿和模具連接時進行位置限位。

2、前桿：優質45#鋼，表面鍍硬鉻并作高頻處理保證其光潔度和精度。

3、法蘭：優質45#鋼，法蘭板通過精加工可準確的把增壓缸定位安裝在機器上。

4、前蓋密封圈：NBR/PU，防塵圈+U型圈雙層密封圈，防止雜質或灰塵進入缸體內部的同時防止缸體內部氣體出現泄漏。

5、導套：PTFE+黃銅+碳鋼，鑲嵌在前蓋上，導向套可保證前桿運動過程中不擺動，從而使下壓精度更高。

6、活塞：優質45#鋼，油缸活動部件，與前桿組成增壓缸主要出力部件。

7、活塞密封圈1：NBR/PU/PEFE+CU，雙向U型圈可起到油氣隔離，中間耐磨環可提高油缸的導向性，減少活塞U封圈的磨耗，減少摩擦阻力。

8、缸套：45#鋼/優質鋁合金，采用最高精度桁磨管，臺灣原裝內電鍍管不生銹且最大光潔度能有效延長密封件使用壽命。

9、油壓表：甘油式，用來測量和指示壓力缸體內部壓力的大小。

10、中間蓋密封圈：NBR/PU，上端雙向U型圈可起到油氣隔離，下端U型圈可保證增壓壓力不泄露。

11、增壓桿+活塞：優質45#鋼+鋁合金，增壓活動部件。

12、活塞密封圈2：NBR/PEFE+CU，氣封可保證增壓活塞兩端壓力差從而產生高壓推力，耐磨環可提高氣缸的導向性，減少活塞氣封的磨耗，減少摩擦阻力。

13、儲油筒：優質鋁合金，為增壓缸長期工作存儲足夠的液壓油，背面配備液壓油油位顯示管。

14、油管接頭：優質鋁合金，標準化量產油管接頭，優化儲油筒結構，測孔設計改變液壓油運動方向，有效防止液壓油從氣孔噴出。

15、A通氣口：預壓回位，為標準錐形螺紋孔。

16、B通氣口：預壓下降，為標準錐形螺紋孔。

17、C通氣口：增壓回位，為標準錐形螺紋孔。

18、D通氣口：增壓下降，為標準錐形螺紋孔。

注：預壓式氣液增壓缸也分為很多種，直壓式及油氣隔離型的結構不一，如想知道的也可以點擊右側咨詢窗口免費咨詢。

以上就是關于預壓式氣液增壓缸結構及各部件的相關說明，包括但不僅限于，如有不足歡迎補充。
